2分钟 + 一张图 = 准确选择核磁管
产品用其它仪器分析没有问题，但是核磁谱图太粗糙，无法解析，无法投稿？
知道不能用简单的经济型核磁管，但是特殊核磁管那么多，又都那么贵，怎么选？
样品拿到做核磁的老师那里，刚被问了几个问题，结果发现核磁管选错了，老师问是谁的学生？连根管都选错？
好尴尬，好痛苦
核磁管选择小助手来啦！2分钟 +一张图助您准确选择核磁管
配图说明：
核磁管产品列表：
1. 电子顺磁管
• 种类齐全，包括低频（L,S,X波段）、高频（Q,W波段）顺磁管，天然石英、人工石英顺磁管，经济型和精密型顺磁管及天然石英毛细管。
|
类型 |
产品编号 |
管长(mm) |
外径(mm) |
内径(mm) |
壁厚(mm)/封装描述 |
同心度上限(µm) |
凸度上限(µm) |
|
L,S,X波段-精密型-天然石英 |
705-PQ-6.25 |
159 |
2.97±0.013 |
1.99±0.013 |
0.48 |
76 |
76 |
|
714-PQ-7 |
178 |
4.00±0.013 |
3.20±0.013 |
0.40 |
51 |
51 |
|
|
L,S,X波段-精密型-人工石英 |
733-3PQ-200M |
200 |
10.00±0.013 |
9.07±0.013 |
0.46 |
76 |
38 |
|
735-PQ-250M |
250 |
4.00±0.013 |
3.20±0.013 |
0.40 |
51 |
76 |
|
|
L,S,X波段-经济型-天然石英 |
707-SQ-100M |
100 |
4.0 |
3.0±0.2 |
0.5 |
N/A |
N/A |
|
707-SQ-250M |
250 |
4.0 |
3.0±0.2 |
0.5 |
N/A |
N/A |
|
|
L,S,X波段-经济型-人工石英 |
727-SQ-250M |
250 |
4.0 |
2.4±0.2 |
0.8 |
N/A |
N/A |
|
730-SQ-250M |
250 |
5.0 |
3.4±0.2 |
0.8 |
N/A |
N/A |
|
|
Q波段-天然石英 |
WG-221T |
100 |
1.6 |
1.1 |
2端开口 |
N/A |
N/A |
|
WG-221T-RB |
100 |
1.6 |
1.1 |
1端封口 |
N/A |
N/A |
|
|
Q波段-人工石英 |
WG-222T |
100 |
1.6 |
1.1 |
2端开口 |
N/A |
N/A |
|
WG-222T-RB |
100 |
1.6 |
1.1 |
1端封口 |
N/A |
N/A |
|
|
W波段-人工石英 |
WG-213ST9S |
40 |
0.9 |
0.5 |
2端开口 |
N/A |
N/A |
|
WG-213ST9S-RB |
40 |
0.9 |
0.5 |
1端封口 |
N/A |
N/A |
2. 指南1配套产品（魔术角固体核磁转子管）
• 旋转测试仅在指定的最高旋转速度下进行，确保性能而不使转子
过度旋转；
• MAS转子和瓶盖与大多数固态NMR光谱仪100%兼容。
|
产品编号 |
MAS探针类型 |
温度范围 |
产品描述 |
产品说明 |
|
WP-501-2180-SET1 |
Bruker® 2.5mm |
-30 to 70 ℃ |
一个2.5mm转子管, 两个 Vespel®管帽和两个管底 |
Vmax=35 kHz |
|
WP-501-3180-SET1 |
Bruker® 3.2mm |
-30 to 70 ℃ |
一个3.2mm转子管, 两个Vespel®管帽和两个管底 |
Vmax=24 kHz |
|
WP-501-4180-SET-1 |
Bruker® 4mm |
-100 to 200 ℃ |
一个转子管, 两个Kel-F®管帽, 一个Torlon®管帽 |
Vmax=18 kHz |
|
WP-501-4180-SET-2 |
Bruker® 4mm |
-100 to 200 ℃ |
两个转子管, 四个Kel-F®管帽, 一个Torlon®管帽 |
Vmax=18 kHz |
|
WP-501-5225 |
Varian® 5mm |
-150 to 650 ℃ |
锆转子体 |
Vmax=15 kHz |
|
JK-603-5225 |
Varian® 5mm |
-100 to 200 ℃ |
Torlon®管帽, 两个O形垫圈型 |
N/A |
|
WP-501-7225 |
Varian® 7mm |
-150 to 650 ℃ |
锆转子体 |
Vmax=9 kHz |
|
JK-603-7225 |
Varian® 7mm |
-100 to 200 ℃ |
Torlon®管帽, 两个O形垫圈型 |
N/A |
3. 指南2配套产品（微量核磁管）
3.1 布鲁克MicroProbe/MicroCryoProbe核磁管
• 为600MHz以上的超高场实验量身定做；
• 高精度、高纯度材料，保证实验的匀场质量和信噪比。
|
产品编号 |
MHz级别 |
适用探头 |
底茎长度(mm) |
底茎外径(mm) |
底茎内径(mm) |
底茎总体积(µL) |
总管长(inch) |
|
620-1A |
500 |
布鲁克1.0 mm MicroProbe |
50 |
1.00 |
0.80 |
25 |
8 |
|
620-1B |
500 |
布鲁克1.7 mm MicroCryoProbe |
50 |
1.70 |
1.30 |
66 |
8 |
|
620-1C |
500 |
布鲁克3.0/2.5 mm CryoProbe |
50 |
2.00 |
1.60 |
100 |
8 |
|
产品编号 |
MHz级别 |
底茎长度(mm) |
管壁厚度(mm) |
外径(mm) |
凸度上限(µm) |
||
|
620-2A |
500 |
103.5 |
0.1 |
1.00±0.019 |
30 |
||
|
620-2B |
500 |
103.5 |
0.2 |
1.70±0.019 |
30 |
||
3.2 茎状同轴套管
• 适用实验多样化，其中包括微量样品、外参比试样和测量磁化率等试验；
• 内管和外管由同种材料制成，整个系统可完美适用于变温试验。
|
产品编号 |
适配外管外径(mm) |
底部茎高(mm) |
底部茎外径(mm) |
参考溶液内管总体积(µL) |
样品溶液外管总体积(µL) |
建议搭配外管型号 |
|
WGS-4BL |
4 |
25 |
2 |
30 |
124 |
406-PP, 427-PP |
|
WGS-5BL |
5 |
50 |
2 |
60 |
530 |
506-PP to 535-PP |
|
WGS-5BL-SP |
5 |
50 |
3.3 |
220 |
260 |
506-PP to 535-PP |
|
WGS-8BL |
8 |
50 |
3 |
190 |
1560 |
513A-XPP1 |
|
WGS-10BL |
10 |
50 |
4 |
410 |
2600 |
513-XPP1 |
注1: X = 1,3,5或者7, 例如513-7PP.
3.3 同轴套管
• 外参比试样实验中，提供3种不同的样品/参考溶液体积比率；
• 同种材料制成内外管，可完美适用于变温试验；
• 整个系统可以使用在600MHz以上的强场实验中。
|
项目 |
内管（mm） |
外管（mm） |
垫片（mm） |
||||
|
产品编号 |
内径 |
外径 |
内径 |
外径 |
内径 |
外径 |
|
|
517-COMPLETE |
2.34 |
3.30 |
4.20 |
4.97 |
3.30 |
4.20 |
带顶部孔洞的管帽 |
|
518-COMPLETE |
1.96 |
2.97 |
4.20 |
4.97 |
2.97 |
4.20 |
|
|
519-COMPLETE |
1.50 |
2.52 |
4.20 |
4.97 |
2.52 |
4.20 |
|

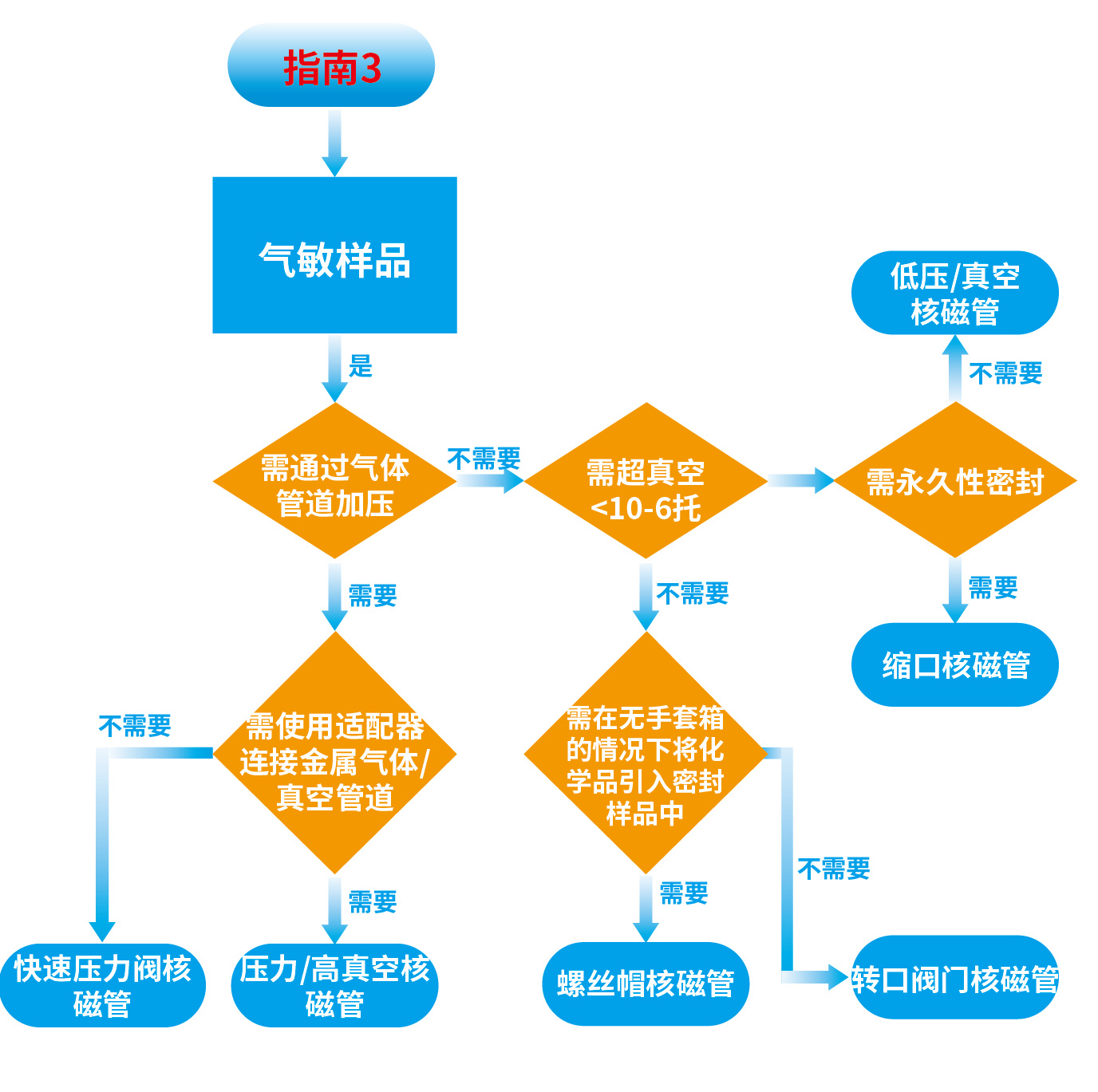

4. 指南3配套产品（气密性核磁管）
4.1 螺丝帽核磁管
• 通常用于对样品真空度要求不高的试验(比如通过冷冻解冻
泵循环法去处样品气体试验)；
• 能实现的最大真空度为10-4托。
|
产品编号 |
MHz 等级 |
外径(mm) |
长度 |
|
507-TR-7 |
300 |
5 |
7” |
|
528-TR-7 |
500 |
5 |
7” |
|
528-TR-8 |
600 |
5 |
8” |
|
535-TR-7 |
600 |
5 |
7” |
4.2 低压/真空核磁管
• 理想的厌氧和气密核磁共振实验；
• 为气敏/易挥发样品提供快捷、方便、可重复使用、无需加热密封的封装环境。
|
产品编号 |
MHz 等级 |
长度 |
外径(mm) |
管壁厚度(mm) |
同心度上限(µm) |
凸度上限(µm) |
|
528-LPV-7 |
500 |
7" |
5 |
0.38 |
25 |
13 |
|
528-LPV-8 |
500 |
8" |
5 |
0.38 |
25 |
13 |
|
535-LPV-7 |
600 |
7" |
5 |
0.38 |
13 |
6 |
|
535-LPV-8 |
600 |
8" |
5 |
0.38 |
13 |
6 |

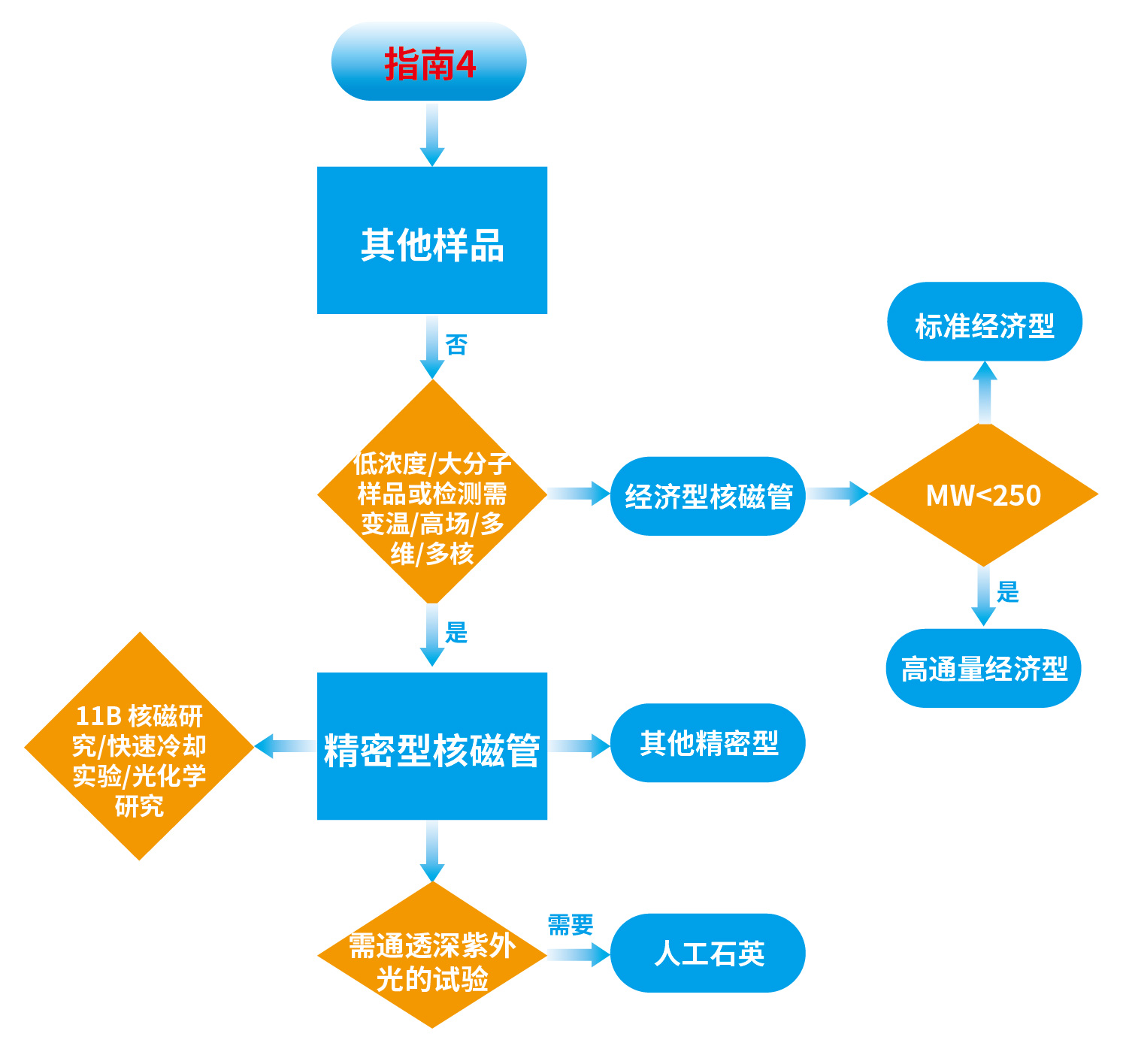

5. 指南4配套产品
5.1 精密型核磁管
• 精密型核磁管：需要最大化匀场质量和信噪比的试验，比如低浓度样品、大分子样品等，以及需要进行变温，或高场强(大于500MHz)试验；
• 天然石英精密型核磁管：样品处理中要使用液氮急冻，以及涉及光化学，或超高场强(大于850MHz)试验；Quartz天然石英中的硼(Boron)含量低于0.1ppm，这一特性保证了Boron-11核磁研究中洁净的背景信号；
• 人工石英精密型核磁管：电子顺磁共振，以及需要通透深紫外光的试验；Suprasil人工石英含<0.005ppm Fe2O3，在深紫外到近红外光谱中具有优异的光学特性。
|
类别 |
产品编号 |
MHz等级 |
长度 |
外径(mm) |
同心度上限(µm) |
凸度上限(µm) |
内径(mm) |
管壁厚度(mm) |
|
5mm精密型核磁管 |
507-PP-7 |
300 |
7" |
4.9635±0.0065 |
51 |
25 |
4.2065±0.0065 |
0.38 |
|
535-PP-7 |
600 |
7" |
4.9635±0.0065 |
13 |
6 |
4.2065±0.0065 |
0.38 |
|
|
天然石英精密型核磁管 |
507-PP-7QTZ |
300 |
7" |
4.9635±0.0065 |
51 |
25 |
4.2065±0.0065 |
0.38 |
|
535-PP-7QTZ |
600 |
7" |
4.9635±0.0065 |
13 |
6 |
4.2065±0.0065 |
0.38 |
|
|
人工石英精密型核磁管 |
507-PP-7SUP |
300 |
7" |
4.9635±0.0065 |
51 |
25 |
4.2065±0.0065 |
0.38 |
|
535-PP-7SUP |
600 |
7" |
4.9635±0.0065 |
13 |
6 |
4.2065±0.0065 |
0.38 |
5.2. 经济型核磁管
|
类别 |
产品编号 |
MHz等级 |
长度 |
外径(mm) |
同心度上限(µm) |
凸度上限/平均凸度(µm) |
管壁厚度(mm) |
|
标准型 |
WG-1228-7 |
400 |
7" |
4.947±0.019 |
25 |
13 |
0.43 |
|
WG-1242-7 |
700 |
7" |
4.947±0.019 |
2.5 |
3.8 |
0.43 |
|
|
高通量型 |
WG-1000-7 |
HT |
7" |
4.947±0.019 |
N/A |
<60> |
0.43 |
|
WG-1000-7-50 |
HT |
7" |
4.947±0.019 |
N/A |
<60> |
0.43 |
